固態繼電器(Solid State Relays,縮寫SSR)是一種無觸點電子開關，由分立元器件、膜固定電阻網絡和芯片，采用混合工藝組裝來實現控制回路(輸入電路)與負載回路(輸出電路)的電隔離及信號耦合，由固態器件實現負載的通斷切換功能，內部無任何可動部件。盡管市場上的固態繼電器型號規格繁多，但它們的工作原理基本上是相似的。主要由輸入(控制)電路，驅動電路和輸出(負載)電路三部分組成。
固態繼電器的輸入電路是為輸入控制信號提供一個回路，使之成為固態繼電器的觸發信號源。固態繼電器的輸入電路多為直流輸入，個別的為交流輸入。直流輸入電路又分為阻性輸入和恒流輸入。阻性輸入電路的輸入控制電流隨輸入電壓呈線性的正向變化。恒流輸入電路，在輸入電壓達到一定值時，電流不再隨電壓的升高而明顯增大，這種繼電器可適用于相當寬的輸入電壓范圍。
固態繼電器的驅動電路可以包括隔離耦合電路、功能電路和觸發電路三部分。隔離耦合電路，目前多采用光電耦合器和高頻變壓器兩種電路形式。常用的光電耦合器有光-三極管、光-雙向可控硅、光-二極管陣列(光-伏)等。高頻變壓器耦合，是在一定的輸入電壓下，形成約10MHz的自激振蕩，通過變壓器磁芯將高頻信號傳遞到變壓器次級。功能電路可包括檢波整流、過零、加速、保護、顯示等各種功能電路。觸發電路的作用是給輸出器件提供觸發信號。
固態繼電器的輸出電路是在觸發信號的控制下，實現固態繼電器的通斷切換。輸出電路主要由輸出器件(芯片)和起瞬態抑制作用的吸收回路組成，有時還包括反饋電路。目前，各種固態繼電器使用的輸出器件主要有晶體三極管(Transistor)、單向可控硅(Thyristor或SCR)、雙向可控硅(Triac)、MOS場效應管(MOSFET)、絕緣柵型雙極晶體管(IGBT)等。
固態繼電器原理 固態繼電器(Solidstate Relay, SSR)是一種由固態電子組件組成的新型無觸點開關，利用電子組件(如開關三極管、雙向可控硅等半導體組件)的開關特性，達到無觸點、無火花、而能接通和斷開電路的目的，因此又被稱為“無觸點開關”。相對于以往的“線圈—簧片觸點式”繼電器(Electromechanical Relay, EMR)，SSR沒有任何可動的機械零件，工作中也沒有任何機械動作，具有超越EMR的優勢，如反應快、可靠度高、壽命長(SSR的開關次數可達108"109次，比一般EMR的106高出百倍)、無動作噪聲、耐震、耐機械沖擊、具有良好的防潮防霉防腐特性。這些特點使SSR在軍事、化工、和各種工業民用電控設備中均有廣泛應用。固態繼電器的控制信號所需的功率極低，因此可以用弱信號控制強電流。同時交流型的SSR采用過零觸發技術，使SSR可以安全地用在計算機輸出接口，不會像EMR那樣產生一系列對計算機的干擾，甚至會導致嚴重當機。比較常用的是DIP封裝的型式。控制電壓和負載電壓按使用場合可以分成交流和直流兩大類，因此會有DC-AC、DC-DC、AC-AC、AC-DC四種型式，它們分別在交流或直流電源上做負載的開關，不能混用.
按負載電源的類型不同可將SSR分為交流固態繼電器(AC—SSR)和直流固態繼電器(DC—SSR)。AC—SSR是以雙向晶閘管作為開關器件，用來接通或斷開交流負載電源的固態繼電器。AC—SSR的控制觸發方式不同，又可分為過零觸發型和隨機導通型兩種。過零觸發型AC—SSR是當控制信號輸入后，在交流電源經過零電壓附近時導通，故干擾很小。隨機導通型AC—SSR則是在交流電源的任一相位上導通或關斷，因此在導通瞬間可能產生較大的干擾。
1.2 工作原理
過零觸發型AC—SSR為四端器件。1、2為輸入端，3、4為輸出端。R0為限流電阻，光耦合器將輸入與輸出電路在電氣上隔離開，V1構成反相器，R4、R5、V2和晶閘管V3組成過零檢測電路，UR為雙向整流橋，由V3和UR用以獲得使雙向晶閘管V4開啟的雙向觸發脈沖，R3、R7為分流電阻，分別用來保護V3和V4，R8和C組成浪涌吸收網絡，以吸收電源中帶有的尖峰電壓或浪涌電流，防止對開關電路產生沖擊或干擾。
要指出的是所謂“過零”并非真的必須是電源電壓波形的零處，而一般是指在10～25V或-(10～25)V區域內進行觸發，如圖2所示。圖中交流電壓分三個區域，Ⅰ區為-10V～+10V范圍，稱為死區，在此區域中加入輸入信號時不能使SSR導通。Ⅱ區為10～25V和-(10～25)V范圍，稱為響應區，在此區域內只要加入輸入信號，SSR立即導通。Ⅲ區為幅值大于25V的范圍，稱為抑制區在此區域內加入輸入信號，SSR的導通被抑制。
當輸入端未加電壓信號時，光耦合器的光敏晶體管因未接收光而截止，V1飽和，V3和V4因無觸發電壓而截止，此時SSR關閉。當加入輸入信號時，光耦合器中的發光二極管發光，光敏晶體管飽和，使V1截止。此時若V3兩端電壓在-(10～25)V或10～25V范圍內時，只要適當選擇分壓電阻R4和R5，就可使V2截止，這樣使V3觸發導通，從而使V 4的控制極上得到從R6→UR→V 3→UR→R7或反方向的觸發脈沖，而使V4導通，使負載接通交流電源。而若交流電壓波形在Ⅲ區內時，則因V2飽和而抑制V3和V4的導通，而使SSR被抑制，從而實現了過零觸發控制。由于10～25V幅值與電源電壓幅值相比可近似看作“零”。因此，一般就將過零電壓粗略地定義為0～±25V，即認為在此區域內，只要加入輸入信號，過零觸發型AC—SSR都能導通。
當輸入端電壓信號撤除后，光耦合器中的光敏晶體管截止，V1飽和，V3截止，但此時V4仍保持導通，直到負載電流隨電源電壓減小到小于雙向晶閘管的維持電流時，SSR才轉為截止。
SSR的輸出端器件可分為雙向晶閘管和兩只單向晶閘管反并聯形式。若負載為電動機一類的感性負載，則其靜態電壓上升率dv/dt是一個重要參數。由于單向晶閘管靜態電壓上升率(200V/μs)大大高于雙向晶閘管的換向指標(10V/μs)，因此若采用兩只大功率單向晶閘管反并聯代替雙向晶閘管，一方面可提高輸出功率;另一方面也可提高耐浪涌電流的沖擊能力，這種SSR稱為增強型SSR。

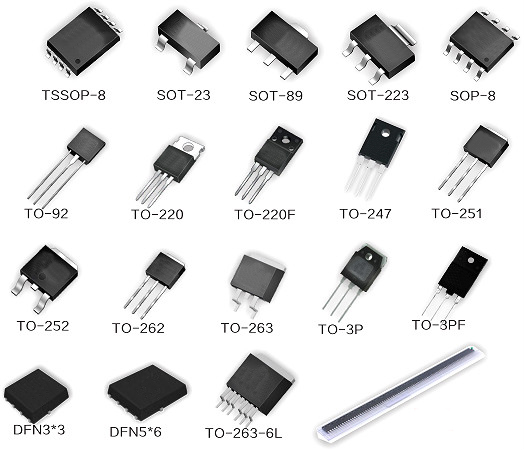

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
