在詳細介紹萬用表前，先講敘一下一般測量儀器儀表的使用常識、讀數慣例。
儀表儀器分指針式（模擬式）、數顯式（數字）、波形式（圖形）顯示測量結果。
測量不同的類別的電量參數，使用相應的儀器儀表，并選擇相應的功能擋位。如測量長度用尺子，不同的東西可能要用不同種類及準確度的尺子，我們對電量、參數的測量也一樣。
有些儀器正式使用前可能還要預熱、調試、調零等，使其進入正常工作狀態。然后估計所測量元件參數、電參數值的大小，選擇合適量程來提高測量精確度。若不能確定，一般先用大量程擋測試，以確保儀器儀表安全。
量程的選擇一般以指針在滿量程的1/3—2/3處或數字接近所在擋位值比較精確，圖形以圖形輪廓全顯且盡可能大而清晰為宜。
測量過程中有時要調節顯示結果的方式或等級、倍率及其它功能等調節旋鈕或開關，以便于觀察和結果顯示，這時鎖定（HOLD）鍵可以鎖定測量結果或將數據存儲下來。
指針式儀器儀表讀數，看所選功能擋以及量程、指針所指示的刻度盤位置。
功能擋是確定測量類別和單位的，量程是用來確定單位和讀數的，對刻度盤需要知道看哪條，一般看相應功能或最準確的那一條，同時看指針偏轉位置讀數。
讀數關系有四種，即加、減、乘、除。
加、減在電平表中最具代表性，若選擇+3dB和+10dB擋或按鍵，指針指在+6dB處，測量結果是+19dB，若指針在-5dB處，測量結果為+8dB。
乘關系如歐姆擋測電阻讀數，如選擇RX100擋，指針指在20位置，則用20乘100為2KΩ，這個電阻就是2KΩ。還有示波器測量信號幅度，如選擇幅度等級為1mV，波形頂點到谷點總共為5格，用1X 5等于5mV。這個信號的幅度就是5mV。
除關系如指針式萬用表的電壓、電流測試擋，你選擇哪個量程，便代表滿刻度量程數值大小，而指針偏轉位置是代表占了多少份之多少份。如用直流電壓檔50V，指針指在26刻度處，是指50V分成5大份，每份又分成10小份，即總共分成50份，占了其中26份，測量結果為26V。
對數顯式儀表，則直接讀數即可，單位則看所選量程來確定，有些自動量程的，還會顯示單位。
萬用表相關知識
萬用表根據測量原理和結果顯現方式，可分為指針式和數字式兩大類。兩者的主要差別如下。
數字式萬用表比指針式萬用表在測量、讀數準確度和靈敏度方面都要高，內阻要大，在測量電壓時，數字式更接近理想測量條件。同時數字式萬用表測量功能更多，如測量電容容量、溫度、頻率等。
數字式萬用表測量動態過程時，數字跳變，不能很好的反映動態變化過程。指針式萬用表可以很好地反映量的連續變化過程和變化趨勢，比較直觀地觀察動態過程。
測直流電壓或電流時，指針式萬用表若表筆極性接反，指針會反向偏轉，而數字式能自動識別并顯示極性，如為負值數字，則在負值數字前有“—”號顯示。
指針式萬用表使用時超量程測電壓電流，指針會右偏至極限位置，易損壞表頭或使準確度變低。而數字式萬用表則顯示1，表示超出量程，在測電阻時也一樣。
指針式萬用表根據指針和刻度盤讀數，易產生人為誤差，而數字式消除了人為誤差，但是數字式萬用表易受干擾，且數字跳變，給認定數字值帶來麻煩，一般情況下取中間值，某些情況下要取最小值或最大值。
鑒于指針式萬用表與數字式萬用表各有優點，所以建議把兩種表配齊最好，總的來說，還是數字式萬用表要好用得多，功能更全，應是首選。
指針式萬用表選用技巧：
萬用表橫、豎、平直狀態放置時指針越在零位置，說明萬用表準確度越高，然后進行一些電阻、電壓測量，看功能檔是否良好，準確度如何，必要時你還要看一看使用說明書。

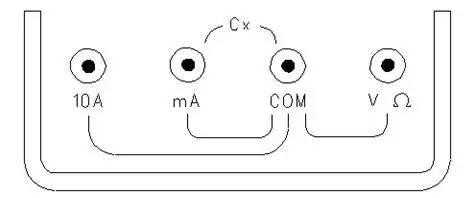

在測量各種元器件參數時，黑表筆接COM公共插座，紅表筆根據測量不同項目而插相應插孔，如圖1所示。不同型號的萬用表，其插口布局和使用插法有所不同。
詳解萬用表各種功能使用及注意事項
圖1 萬用表功能插口
萬用表功能標注識別如下。
V 和ACV表示交流電壓擋；A和DCA表示直流電流擋；Hz頻率擋；Ω和OHM表示電阻擋；HFE表示三極管擋；F為電容測量擋。
萬用表使用注意事項
（1）首先注意人身安全，表筆連線不能裸露出金屬線。在線測量電壓、電流要養成單手操作習慣，一只手捏住表筆如拿筷子狀。為了方便測量直流電壓，也可以將黑表筆固定在地線位置（如插入電視顯像管石墨層處的地線彈簧中，或一些與地線相連的散熱片孔內，用鱷魚夾夾在地線上也行）。
在測量電壓的過程中，不要讓手觸及表筆金屬部分和電路焊點、元器件金屬部分，以防觸電。
（2）指針式萬用表在使用前要調零，即讓指針指在零刻度處。
歐姆擋使用電位器調零：將兩表筆短接，調節調零電位器，使指針在右邊零刻度。注意，每換一個電阻擋位量程，就要進行一次調零。
電壓電流擋調零：調節表頭彈簧即中央“一”字起子調節處，使指針在左邊零刻度處。
（3）在測量電壓或電流過程中，如果兩表筆仍在路，則不能轉換擋位和量程，尤其是高電壓、大電流情況下，否則會損壞萬用表，有些情況還會損壞電路元器件。
（4）不能在電路板通電時（或大電容等還有電時）用電阻擋測量，否則易損壞萬用表。
（5）指針式萬用表的電流擋不能在通電情況下測電壓和電阻，否則大電流會損壞表頭。測量電流與電壓不能旋錯檔位。如果誤將電阻擋或電流擋去測電壓，則極易燒壞萬用表。
（6）若發現數字式萬用表有電池符號顯示、指針式萬用表測量電阻時調零難、測量準確度下降等情況，則表明萬用表內置電池電量不足需要更換。如長時間不使用，要取出電池，同時對于指針式萬用表來說，擋位應置于關的位置或交流電壓最大量程擋，以防止下次使用時而誤操作損壞萬用表。
（ 7）在電阻擋測量時，一般手不要碰觸元器件引腳與表筆金屬部分，尤其是當其元器件阻值較大時，人體體電阻并聯會減小電阻值，從而影響測量準確度。
（8）還有一點，就是要養成經常檢查自己的儀表和工具使用是否安全可靠，以及測量功能及準確度是否正常，不然的話在下次使用時就會給你帶來麻煩，以及產生誤判而導致不良結果的產生，從而使維修檢測步入困境。
萬用表各種功能的使用
電阻擋的用途最廣泛
電阻擋（歐姆擋）一般用來測量電阻阻值大小、測量線路、電路元器件通斷情況、以及通過測量元器件引腳間阻值大小是否與正常數據相符，來判斷元器件好壞。
指針式萬用表使用前要調零，將兩表筆短接，此時指針右偏，調節調零電位器，使指針指在右邊零刻度處。如不能調零時，所用是Rx1到Rx1k擋，說明1.5V電池電量不足；所用是Rx10k擋，說明9V或12V疊層電池電量不足。
1.量程選擇
歐姆擋刻度盤標有Ω，右邊為零，往左邊數值增大，刻度成非線性排列，中間段顯示較為準確。每更換一次電阻擋量程后，必須進行調零，以確保測量準確度。
認出電阻阻值后選合適量程并調零，選合適量程的原則是使測量數值指針盡量靠刻度盤中間位置。如電阻為10Ω，則選Rx1擋，電阻為220Ω選Rx10擋，電阻為4.7kΩ，可選Rx100擋，電阻為68kΩ可選Rx1k或Rx10k擋。將表筆放在待測電阻兩引腳上，讀出電阻刻度盤（最上面一條刻度線）指針指示處的數值，然后乘上該檔倍率，即為電阻的阻值。
若是使用數字式萬用表，則被測元件阻值與該擋量程越接近，測量結果越準確。如150Ω電阻，用Rx200擋和Rx2k擋都可以測量，但是200擋準確位數要多，測量結果自然也準確些。
2.在路測量

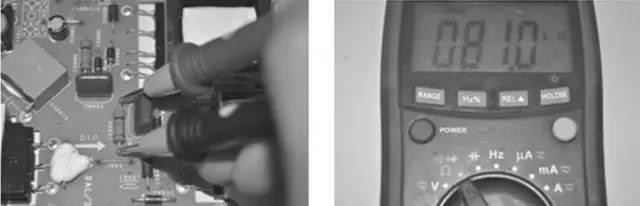

大多檢修時需要先直接在電路板上測量電阻值。因為在路測量會受到其他串聯、并聯元器件的影響，測量結果會有偏差，一般需要將表筆對調測兩次，取測量阻值大的一次作參考阻值。若測一個82kΩ電阻（見圖2），測量顯示結果小于標稱值且相差不大，說明此電阻正常。若測得電阻值大于實際電阻值有可能是電阻變值增大了；若測得阻值很小，如無小阻值電阻、電感類元件并聯，這種情況都要焊下引腳或拆下元器件再作測量。
詳解萬用表各種功能使用及注意事項
圖2 82kΩ電阻在路測量
一般情況下，電阻阻值會存在增大的可能，以及大電流或其他原因使其開路的情況，而阻值減小則很少見。
注意
在路測量元器件一般要將其引腳斷開，并對大容量電解電容、高壓電容、高壓包、顯像管等儲電元器件放電后才能測量。放電有很多方法，如直接短路元器件引腳、用1kΩ或10kΩ、2W電阻泄放，筆者推薦你可以用烙鐵放電幾次，即用烙鐵的插頭對接放電點。
當在路測量存在數據較大差別時，需要分析其元器件所在電路的情況。當有半導體器件與其并聯時，就會影響阻值。
用歐姆擋在路測量二極管、三極管時，測得PN結正反向阻值很小，在沒有小阻值元器件并聯時，PN結可能擊穿短路。若正反兩次阻值均很大，說明已開路。
必須指出：由于二極管的伏安特性是非線性的，用萬用表的不同電阻擋測量二極管的電阻時，會得出不同的電阻值，例如R×100擋比R×10擋測量所測得的阻值會大些。
PCB上銅箔線很長，測量這段線路電阻可以知道是否存在開路情況。同樣也可以確定電路上兩點是否屬于同一線路。當測得元器件阻值有異時，可以剪斷元器件引腳、切割銅皮來測量、也可以脫焊元器件某一、兩腳或全部拆下測量。
知識拓展
要注意的是，有些元器件引腳已氧化，電路板焊點氧化或因化學物質覆蓋，則要刮一刮引腳或焊錫點，也可以用表筆尖緊壓焊錫點劃動或刮開線路銅箔的阻焊層綠油，才能使表筆接觸良好，確保測量準確，否則會出現開路、阻值偏大、疑似接觸不良等誤判現象。
一個電路或元器件存在著一定大小的阻值，歐姆擋測量其電阻值來判斷好壞。當然，這樣的測量僅僅從元器件某些方面、某些參數反映元件好壞，是不全面的，換一個角度來理解，就是用萬用表測量是好的，但裝機工作不一定正常。如二極管裝機可能會有反向漏電、正向阻值增大、整流特性不好等現象出現。三極管裝機可能會放大倍數不夠、頻率特性不好、軟擊穿等現象出現。
比如當你用小阻值擋測量某個PN結正向電阻過大，用 R×1k擋再測，可能又是正常了，其實這個管子的特性已經變壞了，在電路中已不能正常工作或工作不穩定了。
無論測量哪種類型元件，能從資料、別人經驗中學習，或自行拆開元器件了解內部結構，工作原理，對測量都是非常有利的，當然這對分析線路和維修也大有益處。例如你可以從常見的多聯開關中找出特殊的開關通斷關系。
測量元器件的一個好方法是：在你初學階段，或者遇到難以判斷其好壞的時候，選一良好品與現需測量件作測量對比，即可準確判斷。
再次希望大家能盡量多的進行大量的動手操作，切實打好基礎。簡單的事情重復的做，定能達到爐火青純的境界，繼而坦然從容的面對困難和挑戰，最后一一輕松化解。
直流電壓檔使用
估計被測電壓值大小，選合適量程。如果不知道電路電壓高低，可先選量程最大擋，若量程過大，則換合適量程再作測量。
將黑表筆接電路負極或地線，紅表筆接待測電路點，然后根據所選量程和指針偏轉位置來讀出電壓值。這是測量點對地的電壓，還有一種情況是測點對點的電壓，如測量降壓二極管兩端的電壓降，基極與發射極間的電壓，此時若指針反偏，說明表筆需反接，要么電路為負極性電源供電，或者是其電路工作為振蕩狀態或反板性推動電路等情況。

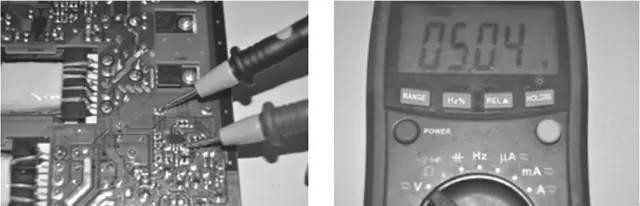

用數字式萬用表測量電壓如圖3所示：
詳解萬用表各種功能使用及注意事項
圖3 5V電壓穩壓后的測量
電流、電壓擋的量程刻度盤為所選擋總量程，如選10V擋，指針指在數字4右邊兩格刻度處，就是4.4V，因為這個刻度盤是線性的，然后每大格又分成5小格，知道計算了吧。數字萬用表顯示1表示超量程，需選大一級量程擋位測試。
數字式萬用表若表筆接反，則顯示負號。如果是在表筆接對的情況下顯示負壓，那就自己想一想，看一看電路是什么電路，信號有什么特點。很多東西要學會自己來思考為什么。
經驗分享
如果測得電路板上很多直流電壓與參考值都不符，可能是地線斷開所致。
知識拓展
對于檢修，首先是一些關鍵工作點電壓的測量，如電路供電各組電源輸出、穩壓IC的輸出電壓、OCL中點電壓、芯片的供電引腳等，從而判斷相關電路是否工作正常。
交流電壓檔使用
與直流電壓擋測量方法相似，根據電路電壓來選合適量程，表筆不用分正負極接入，讀數方法與直流電壓方法相同。

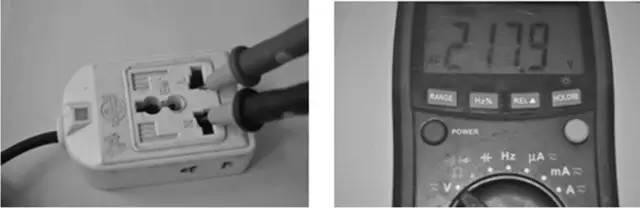

測量市電交流電壓220V時選用250V交流電壓擋，注意人身安全，手不要觸及表筆金屬和待測電路金屬部分。測量如圖4所示。
詳解萬用表各種功能使用及注意事項
圖4 220V電源的測量
經驗分享
220V交流電若零線斷開，用試電筆測量兩根線會都帶電。
直流電流檔使用
斷開所需電路測量處，具體可以是斷開元器件引腳、割斷銅箔、焊開專用測量焊點等。估計被測電流值大小（如不清楚，先用最大量程擋），選擇合適量程（選擇量程與測量電阻選擇原則一樣），將紅表筆接入原電路斷開處的電流流出端，黑表筆接斷開處的電流流入端。如不清楚可瞬間接入表筆進行碰觸，發現指針反偏，對換表筆測量即可。注意此時表筆不能并聯在元器件兩端，否則極易損壞萬用表。然后根據所選量程及指針偏轉位置讀數，即為流過該電路的電流大小。
用數字式萬用表測量時，表筆接反后，屏幕會顯示負號。
另一種方法可間接測出電路的電流，用萬用表電壓擋測電阻兩端電壓，根據歐姆定律可算出流過該電阻的電流。換個角度想一想，沒有電阻的情況下，可不可以加一個限流電阻來間接測量呢。
交流電流檔使用
與直流電流擋測量方法相似，只是表筆不用分正負極性接入電路測量。讀數看標有交流符號“ac”刻度線上的指針位置。說到交流電流擋的測量，一般是針對大功率的電器及設備的，實際上用鉗形電流表測量更方便，要注意的是，鉗形表只可鉗住其中一根線。
電容擋使用
指針式萬用表只能大約檢測電容的好壞（對小容量電容器的電容量減小與開路性故障不宜判斷），以及大致估測電容的大小，不能準確測量電容容量大小。電容器的電容量通常需要數字式萬用表、電容表以及專用的電容測量儀器來測量。
使用數字式萬用表測量電容器的電容量時，將數字式萬用表置于電容擋，根據電容量的大小選擇適當量程檔位，待測電容器充分放電后，將待測電容器直接插到測試孔內或兩表筆分別直接接觸電容器引腳進行測量。數字式萬用表的顯示屏上將直接顯示出待測電容器的電容量。
如果顯示的數值等于或十分接近標稱容量，則說明該電容器正常；
如果顯示的待測電容器的電容量遠小于標稱電容量，則說明此電容器的電容量已下降，不能再使用。
如果待測電容的電容量超出萬用表測量范圍顯示1，則不能用這個數字式萬用表測量，要更用其它合適的萬用表或專測電容量的電容表進行測量。
二極管擋使用
使用指針式萬用表測量：一般選用R×100擋。紅表筆（表內電池的負極）可代表N極，黑表筆可代表P極，當二極管導通時指針所指為二極管導通電阻值，且黑表筆所接引腳為P極，即正極。若正反向測量指針均無擺動，則二極管存在開路；若正反向測量阻值均在0附近，則說明二極管已短路；如果反向測量時指針也有偏轉，則二極管有反向漏電。這三種情況下的二極管都為不良品，不能在電路中繼續使用。
使用數字式萬用表測量：紅表筆（表內電池的正極）可代表P極，黑表筆可代表N極。測量所顯示數字是二極管的正向壓降：硅二極管為0.5 ~ 0.7V，鍺二極管為0.15 ~ 0.3V。若正反向測量顯示 “000”或數值很小，則說明二極管已短路；若正反向測量都顯示1，說明二極管內部開路；如果反向測量也有一定電壓值，則說明二極管存在反向漏電。
使用數字式萬用表測量二極管正向導通，反向截止，則該二極管為良好品。

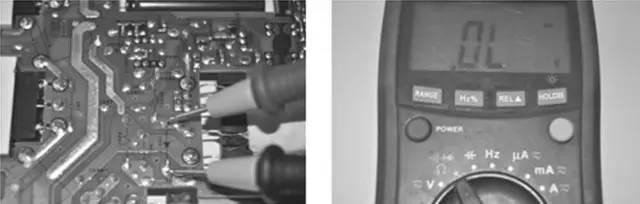

現電路板上有一個二極管，測量結果如圖5所示，請大家作一下判斷，此二極管是否為良品。
詳解萬用表各種功能使用及注意事項
圖5 二極管在路測量
測量篇外話
一個元器件的好壞，可以在路測量，也可以脫開電路來測量，這里所指的一般是用電阻擋在路測量的。在路元器件也可以在通電的情況下通過測量電壓來分辨出其好壞。為什么呢？
元器件一般是使用萬用表的電阻擋進行檢測的，根據其阻值大小來判斷元器件好壞。因為元件器有著多個參數，所以有些情況下也不能判斷這個元器件就是良好品，有的元器件有一加電就會失效、放大倍數不夠、頻率特性變差等情況發生。
