晶體管是模擬電路中基礎的器件，是規范操作電腦，手機，和所有其它現代電子電路的基本構建塊。由于其響應速度快，準確性高，晶體管可用于各種各樣的數字和模擬功能，包括放大，開關，穩壓，信號調制和振蕩器。晶體管可獨立包裝或在一個非常小的的區域，可容納一億或更多的晶體管集成電路的一部分。晶體管有放大、飽和、截止三種工作狀態，那么在放大電路中如何判斷它處于何種工作狀態?下面一起來看看：

1.工作條件

1.1集電極電源Ec(或Vcc)

Ec保證晶體管的集電結處于反向偏置，使管子工作在放大狀態，弱信號變?yōu)閺?qiáng)信號。能量的來源是靠Ec的維持，而不是晶體管自身。

1.2基極偏流電阻Rb

在電源Eb的大小已經確定的條件下，改變Rb的阻值就可以改變晶體管的靜態電流Ib，從而也改變了集電極靜態電流Ic和管壓降Vce，使放大器建立起合適的直流工作狀態。

1.3集電極電阻Rc

在共發射極電壓放大器中，為了取出晶體管輸出端的被放大信號電壓Use(動態信號)，需要在集電極串接一只電阻Rc。這樣一來，當集電極電流Ic通過時，在Re上產生一電壓降IcRc，輸出電壓由晶體管c-e之間取出，即Usc=Uce=Ec-IcRc，所以Use也和IcRc —樣隨輸入電壓Ui的發生而相應地變化。

1.4基極電源Eb

為了使晶體管產生電流放大作用，除了保證集電結處于反向偏置外，還須使發射結處于正向偏置，Eb的作用就是向發射結提供正向偏置電壓，并配合適當?shù)幕?jí)電阻Rb，以建立起一定的靜態基極電流Ib。當Vbe很小時，Ib=0，只有當Vbe超過某一值時(硅管約0.5V，鍺管約0.2V，稱為門檻電壓)，管子開始導通，出現Ib。隨后，Ib將隨Vbe增大而增大，但是，Vbe和Ib的關系不是線性關系：當Vbe大于0.7V后，Vbe再增加一點點，Ib就會增加很多。晶體管充分導通的Vbe近似等于一常數(硅管約0.5V，鍺管約 0.5V)。

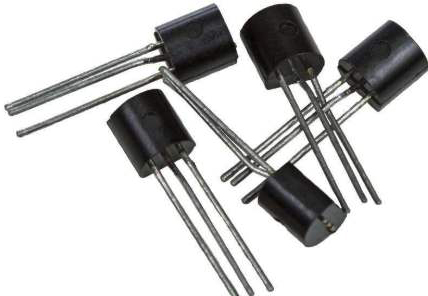

硅晶體管

2.工作狀態判斷

2.1放大區

晶體管工作在放大區時，其發射結(b、e極之間)為正偏，集電結(b、c極之間)為反偏。對于小功率的NPN型硅，呈現為 Vbe≈0.7V，Vbc≤0V(具體數值視電源電壓Ec與有關元件的數值而定)：對于NPN型鍺管，Vbe≈0.2V，Vbc≤0V;對于PNP型的晶體管，上述電壓值的符號相反，即小功率PNP型硅管Vbe≈-0.7V，Vbc≥0V;對于小功率PNP型鍺管，Vbe≈-0.2V，Vbc≥0V。如果在檢測電路中發現晶體三極管極間電壓為上述數值，即可判斷該晶體管工作在放大區，由該晶體管組成的這部分電路為放大電路。

另外，由晶體管組成的振蕩電路中，也是工作在放大區，但由于晶體管的輸出經選頻諧振回路并同相反饋到其b、C極之間，使電路起振，那么b、e極之間的電壓Ube，對于硅管來說就小于0.7V 了(一般為0.2V左右)。如果檢測出Vbe≤0.7V，且用導線短接選頻諧振電路中的電感使電路停振時Vbe≈0.7V，則可判斷該電路為振蕩電路。

2.2截止區

晶體管工作在截止區時，發射結與集電結均為反偏，而在實際的電路中，發射結也可以是零偏置。這樣 對于小功率NPN型晶體管，呈現為Vbe≤0，Vbc≤0V(具體數值主要決定于電源電壓Ec);對于小功率NPN型晶體管，呈現為 Vbe≥0V，Vbc≥0V，此時的 Vce≈Ec，如果我們檢測出電路中晶體管間電壓為上述情況，則可判斷該晶體管工作在截止區。

2.3飽和區

晶體管工作在飽和區時，其發射結與集電結均為正偏。對于小功率NPN型硅管，呈現為Vbe≈0.7V(略大于工作在放大區時的數 值)，Vbc≥0V (不大于Vbe的值);對于小功率NPN型鍺管，類似地有Vbe≥0.2V(略大于工作在放大區時的值)，Vbc≥0V (不大于Vbe的值)。對于PNP型的晶體管，上述電壓值的符號相反，即小功率的PNP型硅管，Vbe≥-0.7V，Vb≤0V(不小于Vbe的 值;小功率PNP型鍺管，Vbe≤-2V，Vbc≤0V(不小于Vbe的值)。一般情況下，此時的Vce≈0.3V(硅管)或 Vce≈0.1V(鍺管)，如果我們檢測出電路中的晶體管極間電壓符合上述情況，則可判斷該晶體管工作在飽和區。

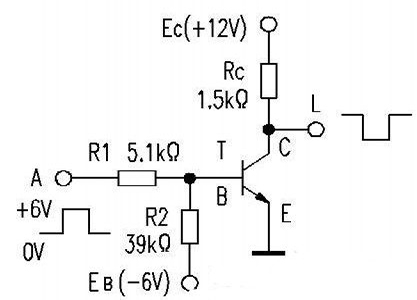

需要注意的是：在有些電子電路中，如開關電路、數字電路等，晶體管工作在截止區與飽和區之間相互轉換，如圖所示。當A點為0V時，EB通過R1、R2分壓使基極處于負電 壓，發射結反偏;同時集電結也是反偏的，那么晶體管T截止;當A點輸入為6V時，R1、R2分壓使晶體管發射結正偏，產生足夠大的基極電流使晶體管飽和導 通，輸出端L約為0.3V，此時集電結也為正偏。檢測電路是否正常時，可以分別使A端輸人0V與6V的電壓，并分別測量兩種情況下的晶體管極間電壓， 看是否符合上述截止與飽和的情況，從而就可以判斷該電路工作是否正常。

截止區與飽和區互換

以上就是晶體管工作狀態的判斷介紹了。電路在設計時，可根據電路的要求，讓晶體管工作在不同的區域以組成放大電路、振蕩電路、開關電路等，如果晶體管因某種原因改變了原來的正常工作狀態，就會使電路工作失常;電子產品出現故障，這時就要對故障進行分析，首要的工作就是按前述方法檢查晶體管的工作狀態。
