1、推挽驅動

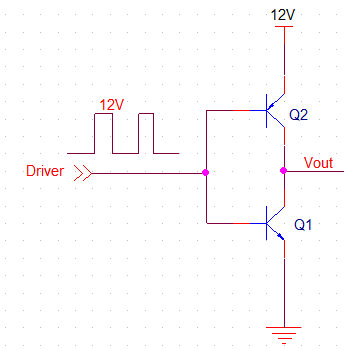

電路結構如下圖所示，輸入為高的時候上面三極管導通，輸入為低的時候下面的三極管導通，無論輸入的上升沿下降沿有多么的緩，都不存在上下管同時導通的問題。

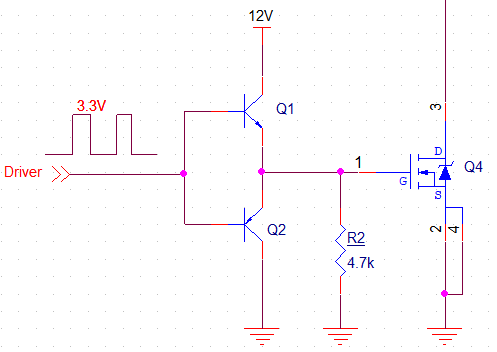

推挽驅動應用注意事項：如果你的輸入Driver信號是MCU輸出的，一般幅度為3.3v，推挽供電電壓有12v，那么這時驅動會有問題。
1.因?yàn)榻o到MOS管的柵極電壓是只有2.7V左右，可能不能使后面的MOS完全導通的。
2.這個時候三極管的壓降有9.3v，如果驅動電流又比較大，那么三極管的功耗就會非常的大。
正確的用法是：推挽的輸入信號的幅度和供電電壓的幅度應該是一樣的，比如推挽供電是12v，那么你輸入的驅動信號的高電平也要是12v。
2、假的推挽電路

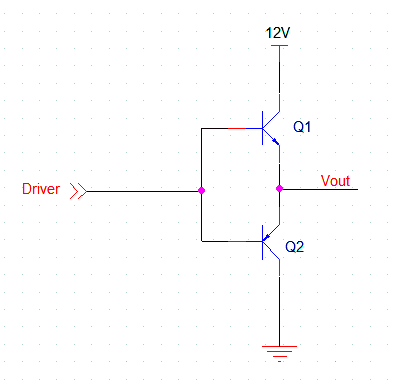

這電路如果單純的考慮輸入端為0v，12v是沒有問題的，輸入0v上管導通，輸入12v下管導通，但是從0v到12v之間時，比如上升沿很緩的時候輸入為6v時，上管導通，下管也導通，這是我們不希望看到的。這個電路最主要的問題就是輸入電壓在0.7~11.3v這段電壓區間，上下管都是導通的。
3、圖騰柱驅動電路
個人認為圖騰柱電路就是推挽電路的不同叫法。TI的應用手冊上也是把推挽電路叫做Totem-Pole。
