恒流源電路圖

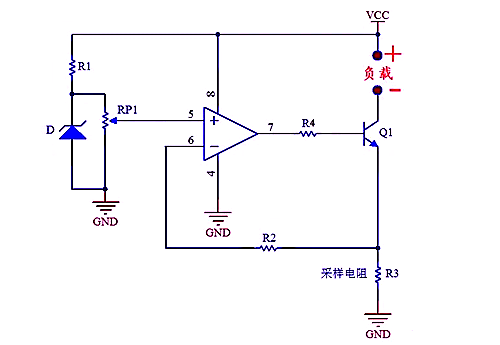

這是一種由運放組成的恒流源電路。
原理分析：
1. OPA
OPA （集成運算放大器）具有開源增益高，輸入阻抗大，輸出阻抗小的特點。
2. MOS管工作原理

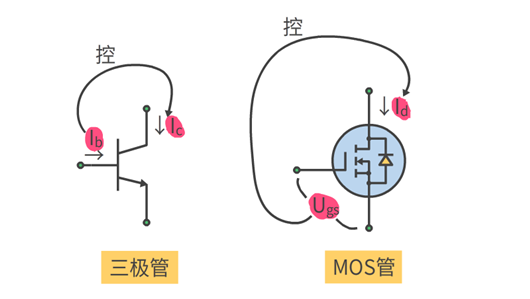

我們知道三極管是利用 Ib 的電流控制 IC 的電流，屬于電流控制電流器件。
而MOS則是利用Ugs的電壓去控制電流 Id 的，所以說 MOS 管是電壓控制電流的器件。
對于N溝道增強型的MOS管，當Ugs>Ugs(th)時，MOS就會開始導通，如果在D極和S極之間加上一定的電壓,就會有電流Id產生。
在一定的Uds下，D極電流Id的大小是與G極電壓Ugs有關的。

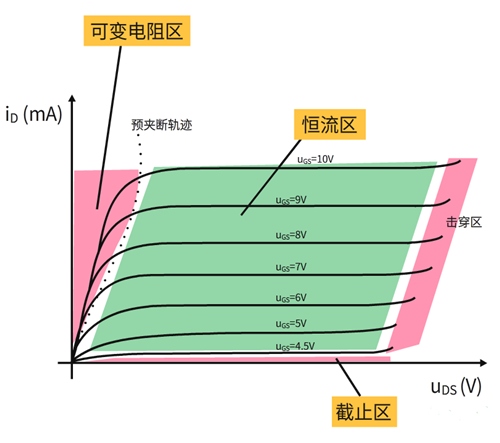

我們先來看一下MOS管的輸出特性曲線，MOS管的輸出特性可以分為三個區：截止區、恒流區、可變電阻區。
截止區 ：當滿足 Ugs<Ugs(th)，MOS管進入截止區。
截止區在輸出特性最下面靠近橫坐標的部分，表示MOS管不能導電，處在截止狀態。截止區也叫夾斷區，在該區時溝道全部夾斷，電流Id為0，管子不工作。
恒流區 ：當滿足 Ugs≥Ugs(th) ，且 Uds≥Ugs-Ugs(th)，MOS管進入恒流區。
恒流區在輸出特性曲線中間的位置， 電流Id基本不隨Uds變化，Id的大小主要決定于電壓Ugs，所以叫做恒流區，也叫飽和區，當MOS用來做放大電路時就是工作在恒流區（飽和區）。
注：MOS管輸出特性的恒流區（飽和區），相當于三極管的放大區。
可變電阻區 ：當滿足 Ugs>Ugs(th)，且 Uds<Ugs-Ugs(th)，MOS管進入可變電阻區。
可變電阻區在輸出特性的最左邊， Id隨著Uds的增加而上升，兩者基本上是線性關系 ，所以可以看作是一個線性電阻，當Ugs不同電阻的阻值就會不同，所以在該區MOS管相當就是一個由Ugs控制的可變電阻。
擊穿區在輸出特性左邊區域，隨著Uds增大，PN結承受太大的反向電壓而被擊穿，工作時應該避免讓管子工作在該區域。

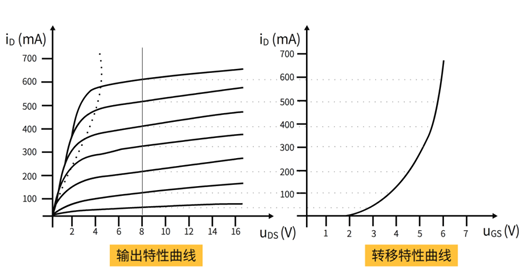

根據MOS管的輸出特性曲線，比如下圖是取Uds=10V的點，然后用作圖的方法，可取得到相應的 轉移特性曲線 。
轉移特性是表示Uds不變時，Id與Ugs之間的關系。
在上圖的轉移特性曲線上，我們可以看到當Ugs大于4V時，Id大幅度增加，而當Ugs到達5V以上時，Id基本沒有什么大變化了。
恒流源工作原理
此電路是一個負反饋電路，由采樣電阻R3實時反饋負載電流，當負載電流變大時，運放反相輸入端的電壓比正相輸入端的電壓高，運放輸出低電平，使三極管截止，觸使負載電流減??；
當負載電流變小時，運放反相輸入端的電壓比正相輸入端的電壓低，運放輸出高電平，使三極管導通，觸使負載電流曾大。因此，負載電流經過采樣電阻的實時反饋下最終達成恒定的穩定電流。
電阻R2起緩沖限流的作用，一般選取1K~100K之間；通過調節電位器RP即可改變恒流源電流的大小，可以根據實際需求選擇合適的電位器及電阻大小；穩壓管D的作用是為電位器提供恒定的電壓，防止因為電源的波動而引起運放正輸入端電壓不穩定，導致負載電流有波動。
三極管Q1為NPN類型，使用時根據實際電壓、電流的要求選擇合適的三極管，若功率大需考慮散熱的要求，做好散熱措施。
此電路看似簡單，實際原理是當采樣電阻的電壓變化時，直接反饋到運放的反相輸入端，它與同相輸入端電壓的差值被運放放大，輸出控制三極管的基極電流，改變?nèi)龢O管的內阻，從而改變發射極與集電極間的電壓降，從而使采樣電阻的電壓保持不變，以達到負載電流恒定的目的。
此處的三極管處于放大區, 隨著輸入端電壓差值被運放放大，使得三極管的導通程度不一樣，通俗一點就是，電流大了，少導通一點，電流小了，多導通一點。
