一、反激式開關電源

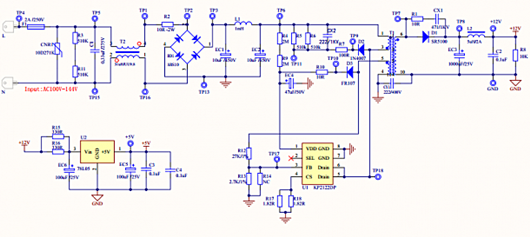

下圖是一個反激式開關電源的原理圖。輸入電壓范圍在AC100V~144V，輸出dc12v的電壓。
開關電源的思路：要實現輸出的穩定的電壓，先獲取輸出端的電壓，然后反饋給輸出端調控輸出功率(電壓低則增大輸出功率，反之則減小)，最終達到一個動態平衡，穩定電壓是一個不斷反饋的結果。
二、瞬變?yōu)V波電路解析

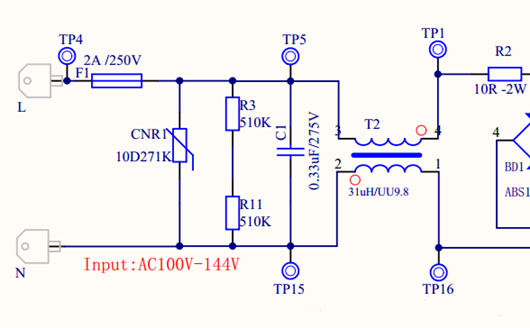

市電接入開關電源之后，首先進入瞬變?yōu)V波電路(Transient]
各個器件說明：
F1-->保險管：當電流過大時，斷開保險管，保護電路。
CNR1-->壓敏電阻：抑制市電瞬變中的尖峰。
R31、R32-->普通貼片電阻：給這部分濾波放電，使用多個電阻的原因是分散各個電阻承受的功率。
C1-->X電容：對差模干擾起濾波作用。
T2-->共模電感：衰減共模電流。
R2-->熱敏電阻：在電路的輸入端串聯一個負溫度系數熱敏電阻增加線路的阻抗，這樣就可以有效的抑制開機時產生的浪涌電壓形成的浪涌電流。當電路進入穩態工作時，由于線路中持續工作電流引起的NTC發熱，使得電阻器的電阻值變得很小，對線路造成的影響可以完全忽略。

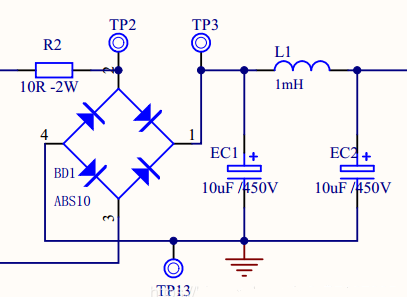

三、整流部分
各個器件說明：
BD1->整流橋：作用應該知道。。
L1、EC1、EC2->π型LC濾波電路，主要起的就是濾波，使輸出的電流更平滑。
四、開關電源主體部分
開關電源的主題部分如下圖
五、輸出端濾波電路

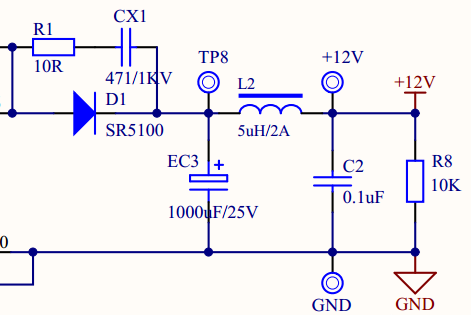

下圖是輸出端濾波電路
