NPN晶體管的結構和工作原理解析
在電子學領域，NPN 晶體管作為雙極結型晶體管的典型代表，憑借其獨特的結構和功能，在各類電子設備中發揮著關鍵作用。本文將深入探討 NPN 晶體管的定義、結構、工作原理、放大與開關作用，以及失效機理和預防措施。
在電子學領域，NPN 晶體管作為雙極結型晶體管的典型代表，憑借其獨特的結構和功能，在各類電子設備中發揮著關鍵作用。本文將深入探討 NPN 晶體管的定義、結構、工作原理、放大與開關作用，以及失效機理和預防措施。
一、NPN 晶體管概述
NPN 晶體管由兩個 N 型半導體區域和一個 P 型半導體區域構成，發射極、基極和集電極是其三個關鍵端子。其內部結構可類比為兩個背對背連接的 PN 結二極管，即集電極 - 基極結和基極 - 發射極結。發射極負責向基極區域提供電荷載流子，進而輸送至集電極；基極則起到觸發和控制電流量的作用。

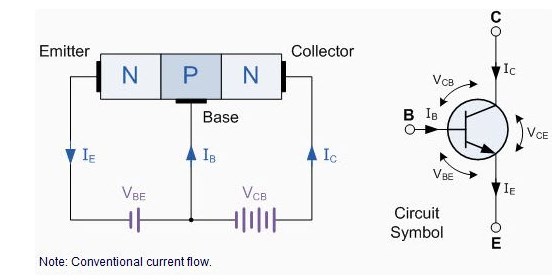

二、NPN 晶體管的結構
NPN 晶體管的結構中，基極電壓為 +Ve，發射極端子電壓為 -Ve，集電極端子通過電阻 RL 連接到 VCC。基極與發射極之間存在電壓差，集電極電壓供應相對發射極為正。電阻器用于限制基極電流，電子流過基極代表晶體管的動作，基極對集電極到發射極電流的控制是晶體管放大特性的關鍵。
三、NPN 晶體管的工作原理
（一）靜態工作點
在正常工作狀態下，NPN 晶體管的發射極與基極之間施加正向偏置電壓，集電極與基極之間施加反向偏置電壓。這使得發射極中的自由電子能夠進入基極并與空穴復合，產生基極電流；同時，集電極與基極之間形成耗盡層，阻止電流進一步流動。
（二）放大作用
當基極施加小的輸入信號時，會改變基極與發射極之間的電壓，影響自由電子的注入。由于基極區域狹窄，注入的電子迅速擴散到集電極區域，在反向偏置電壓作用下被收集到集電極中，形成集電極電流。集電極電流是基極電流的放大，放大倍數取決于晶體管的內部結構和外部偏置條件。
（三）開關作用
NPN 晶體管還可作為開關使用。基極電流足夠大時，晶體管通道完全打開，集電極電流達到最大值，處于飽和狀態；基極電流減小到零時，通道關閉，集電極電流降至零或接近零，處于截止?fàn)顟B(tài)。通過控制基極電流大小，實現晶體管的開關功能。
四、NPN 晶體管的失效機理
（一）熱擊穿與二次擊穿
熱擊穿是因電流過大產生熱量，導致晶體管內部溫度升高，超過最高允許結溫時發生，會使晶體管電流急劇增大而損壞。二次擊穿發生在電流密度超過一定值時，擊穿電壓回落到新的更低值，若集電極 - 發射極電壓超過此值且發射極電流密度超臨界值，就會導致晶體管損壞。
（二）發射極去偏置
發射極去偏置是因發射極電流超過正常份額，導致限流電阻壓降增大，限制發射極電流。但內部結構或外部條件影響下，發射極電流仍可能超標，引發發射極去偏置，使晶體管性能下降甚至損壞。
（三）基區擴展效應（Kirk 效應）
基區擴展效應出現在高電流密度下，晶體管有效基區寬度隨注入電流增加而擴展，導致放大倍數下降，甚至失去放大作用，對晶體管性能產生負面影響，可能引發失效。
（四）環境因素與機械應力
環境因素如溫度、濕度、灰塵等對 NPN 晶體管性能影響顯著。高溫致性能下降、損壞；濕度過高引發內部元件腐蝕；灰塵影響散熱性能，導致過熱失效。機械應力如振動、沖擊也會損壞或失效晶體管。
五、NPN 晶體管失效的預防措施
為預防 NPN 晶體管失效，需嚴格控制工作電流和電壓，避免超最大允許值；加強散熱設計，降低工作溫度；保持工作環境清潔干燥，防止灰塵和濕氣侵蝕；定期檢測和老化篩選，及時發現處理潛在問題。
六、結論
NPN 晶體管的失效機理復雜，涉及多種因素。深入了解和分析其失效機理，采取有效預防措施，能提高電子設備的可靠性和穩定性。隨著電子技術發展，未來有望出現更多新技術和方法應用于晶體管失效預防。
