在電子電路設計中，二極管的正向壓降是影響整體性能的重要因素。過大的電壓降不僅會降低電路效率，還可能導致元件過熱，甚至影響電路的穩定性。因此，了解如何測試二極管壓降以及評估二極管質量對于確保電路的可靠運行至關重要。本文將深入探討二極管的正向壓降及其測試方法，并提供相應的解決方案。

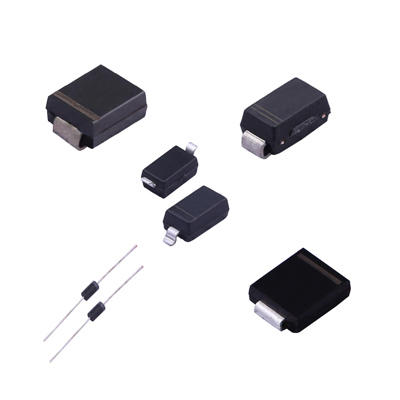

一、二極管工作原理及正向壓降
二極管的工作原理基于PN結的特性。當施加的電壓方向與二極管的偏置方向一致時，二極管導通，電流可以流動。在這種狀態下，二極管兩端會產生一定的電壓差，稱為正向壓降。對于硅二極管，正常情況下正向壓降約為0.6V~0.7V。如果正向壓降明顯高于這一范圍，可能表明二極管內部存在缺陷，例如阻抗增加或性能下降，這將直接影響電路的正常工作。
二、測試二極管兩端的電壓降方法
（一）使用數字萬用表
數字萬用表（DMM）是最常用的測試工具，操作簡單且便捷：
設置萬用表：將萬用表調至二極管測試模式。在此模式下，萬用表會自動施加一個小電壓并測量二極管兩端的電壓降。
測試二極管：將萬用表的正負測試探頭分別接觸二極管的陽極和陰極。注意，探頭的極性必須與二極管的極性匹配，否則測試結果無效。
觀察讀數：正常情況下，硅二極管的正向壓降應在0.6V~0.7V之間。如果測得的壓降明顯高于此范圍，則二極管可能存在故障。
（二）使用示波器
在需要更高精度和復雜分析時，示波器是一種理想的工具。通過觀察二極管兩端的電壓波形，可以直觀地判斷二極管是否表現出非線性或不穩定現象。這種方法特別適用于高頻或動態電路的測試。
（三）使用恒流源和電壓表
為了獲得更精確的測量結果，可以使用恒流源提供穩定的電流，同時用電壓表測量二極管兩端的電壓。這種方法消除了因電流波動引起的測量誤差，適用于高精度的測試場景。
三、評估二極管是否正常
根據測試結果，可以判斷二極管的性能是否正常。通常，二極管的正向壓降必須在一定范圍內。如果壓降過高，可能有以下幾種原因：
二極管損壞：內部短路或燒毀會導致壓降異常升高，二極管無法正常導通。
材料問題：不同材料的二極管具有不同的壓降標準。例如，鍺二極管的正向壓降較低，而硅二極管的壓降較高。如果選用的二極管材料不符合設計要求，可能導致壓降異常。
溫度影響：二極管的正向壓降與溫度呈負相關，即溫度升高時壓降會略微下降。因此，在測試時需注意環境溫度對結果的影響。
測量誤差：測量工具的選擇和使用不當也可能導致誤差。例如，萬用表電池電壓不足或校準不準確會影響測試結果。
四、二極管壓降過大的處理
如果二極管出現異常壓降，應及時采取措施解決問題。常見的解決方法包括：
更換二極管：如果二極管損壞或性能不佳，最直接的解決方法是更換。確保選用符合電路設計要求的二極管，以保證電路的穩定性和效率。
檢查電路設計：過大的壓降可能與電路設計本身有關。驗證電路中其他元件的參數是否匹配，并確保二極管在適當?shù)臈l件下工作。
改善散熱設計：如果二極管因過熱導致性能下降，可以通過優化散熱設計來減少溫度對二極管的影響，例如增加散熱片或改善空氣流通。
五、總結
二極管的正向壓降是評估電路效率和穩定性的關鍵指標。通過上述測試方法，可以準確判斷二極管的質量，并及時采取措施解決問題。掌握這些測試技術將使電路開發和維護更加高效，確保電子系統的穩定運行。
