在電子電路設計中，橋式整流器作為將交流電轉換為直流電的關鍵組件，其性能在很大程度上取決于所選二極管的特性。本文將深入探討橋式整流電路中二極管選型的關鍵要點和參數，以確保整流效率和電路的長期穩定性。
一、二極管選型的關鍵因素
（一）最大阻斷電壓
二極管在橋式整流電路中承受的反向電壓是影響其可靠性的關鍵因素。為了防止二極管因反向電壓過高而損壞，所選二極管的最大反向電壓應高于輸入交流電壓的峰值。通常建議選擇最大阻斷電壓約為峰值電壓兩倍的二極管。例如，對于220V交流電源，其峰值電壓約為310V，因此建議選用最大阻斷電壓至少為600V的二極管，以確保電路的安全運行。
（二）正向電流容量
正向電流容量決定了二極管在導通狀態下能夠承載的最大電流。在橋式整流電路中，二極管需要承載全部的負載電流。因此，在選擇二極管時，應確保其正向電流容量大于電路的實際負載電流。為了提高電路的可靠性，建議選擇正向電流容量為負載電流1.5倍的二極管，這樣可以有效避免因電流過大而導致的二極管過熱或損壞。
（三）反向恢復特性
在高頻應用中，二極管的反向恢復特性至關重要。反向恢復時間越短，二極管在高頻整流電路中的性能就越優異，能夠更有效地降低損耗并提高整流效率。對于頻率較高的電路，為減少功耗并降低電路損耗，推薦選用快速恢復二極管或肖特基二極管。這些二極管具有較短的反向恢復時間，能夠在高頻切換過程中快速響應，從而提高電路的整體性能。
（四）正向電壓降
當二極管導通時，會發生電壓下降并消耗電能。正向電壓降對整流效率有直接影響，因此應優先選擇壓降較小的二極管。肖特基二極管的正向壓降一般較低，約為0.2V至0.4V，這使得它在低壓大電流電路中具有明顯的優勢。相比之下，傳統硅整流二極管的正向壓降通常為0.6V至0.7V。因此，在對效率要求較高的電路中，肖特基二極管是更優的選擇。
（五）功耗與散熱要求
整流過程會產生熱量，因此二極管的功耗與散熱能力直接影響電路的穩定性。對于大功率電路，需要選用散熱性能好的二極管，并提供合適的散熱器。良好的散熱設計可以有效降低二極管的工作溫度，延長其使用壽命，并提高電路的可靠性。
二、二極管類型選擇
（一）傳統硅整流二極管
傳統硅整流二極管是橋式整流電路中最常用的類型，適用于中低頻應用。它們具有較高的阻斷電壓和優異的溫度穩定性，是傳統整流電路的理想選擇。然而，它們的正向壓降相對較高，這在一定程度上限制了其在高效電源中的應用。
（二）肖特基二極管
肖特基二極管以其非常低的正向壓降和非常快的反向恢復時間而著稱，適合高頻應用和對效率要求高的場景。然而，需要注意的是，由于它們的阻斷電壓較低，因此在高壓應用中應謹慎選擇。此外，肖特基二極管對溫度較為敏感，過高的溫度可能導致其性能下降，因此在高溫環境下需要特別注意散熱設計。
（三）快速恢復二極管
快速恢復二極管專為高頻電路設計，具有較短的反向恢復時間，因此廣泛應用于開關電源和逆變器。它們在高頻整流電路中表現出色，能夠有效降低開關損耗并提高整流效率。然而，與肖特基二極管相比，快速恢復二極管的正向壓降略高，這在一定程度上影響了其在低壓大電流應用中的效率。
（四）高壓整流二極管
高壓整流二極管適用于高壓環境，可承受高反向電壓。它們通常用于工業電力和通信設備。由于其設計特點，高壓整流二極管通常具有較大的體積和較高的成本，但在高壓應用中，它們提供了可靠的整流解決方案。
三、選型實例分析
假設輸入電壓為110V交流，采用橋式整流電路設計時，其交流峰值電壓約為155V。因此，二極管的最大反向電壓需選擇至少300V。若負載電流為0.5A，可選擇正向電流額定值為1A的二極管，例如常見的硅整流二極管1N4007。1N4007二極管具有1000V的反向電壓耐受能力和1A的正向電流容量，能夠滿足該電路的設計要求。此外，其封裝形式適合大多數電路板布局，便于安裝和散熱。
四、選擇注意事項
（一）環境溫度對二極管性能的影響
隨著環境溫度的升高，二極管的額定功率會降低。因此，如果電路需要在高溫環境下使用，應該選擇額定參數較高的二極管。例如，在環境溫度超過60°C的情況下，建議選擇額定電流和電壓比實際需求高1.5至2倍的二極管，以確保其在高溫下的穩定性和可靠性。
（二）二極管參數冗余設計
為了提高電路的可靠性，建議在選擇二極管時對主要參數留有一定的冗余度。例如，選擇標稱值的1.5倍作為阻斷電壓和正向電流參數的設計標準，可以有效延長電路的壽命。這種冗余設計能夠在一定程度上抵消因環境變化、元件老化等因素導致的性能下降，確保電路在長期運行中的穩定性。

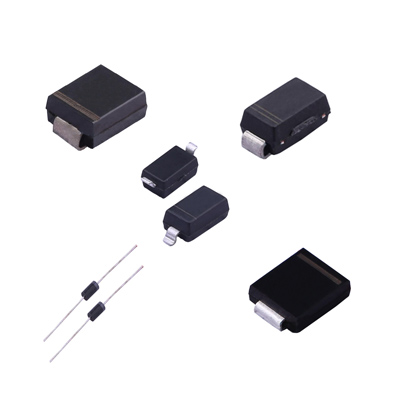

（三）封裝選擇
根據電路板的空間和散熱需求，應選擇合適的二極管封裝類型。對于低功率應用，可選用SMD（表面貼裝）封裝的二極管，這種封裝形式具有體積小、安裝方便的優點，適合緊湊型設計。而對于高功率應用，則應選擇插入式封裝的二極管，并配備散熱器以增強散熱效果。插入式封裝的二極管通常具有更好的散熱性能，能夠有效降低二極管的工作溫度，提高其可靠性。
總結
在橋式整流電路的設計中，二極管的選擇對電路的整流效果和穩定性起著至關重要的作用。通過綜合考慮最大阻斷電壓、正向電流容量、反向恢復特性、正向電壓降、功耗與散熱要求等因素，并結合具體應用需求選擇合適類型的二極管，可以顯著提升電路的效率和可靠性。對于某些特殊應用，還需根據環境條件和電路特性進行優化設計，以確保整流效果和電路的長期穩定運行。正確的二極管選型不僅能夠提高電路性能，還能有效延長設備的使用壽命，為電子設備的可靠運行提供堅實保障。
