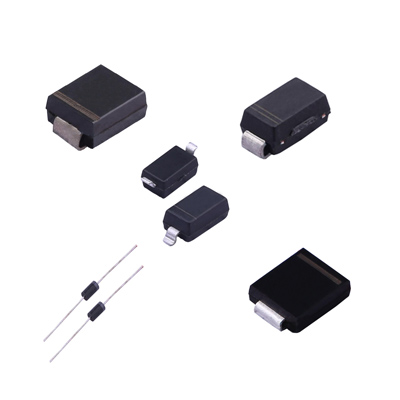

在現代電子設計領域，瞬態電壓抑制二極管（TVS 二極管）作為保護敏感組件免受電壓尖峰和靜電放電等瞬態干擾的重要元件，其重要性日益凸顯。隨著電子設備對可靠性和穩定性的要求不斷提高，如何精準選擇 TVS 二極管成為工程師在設計電路時必須面對的關鍵問題。本文將從 TVS 二極管的關鍵性能指標及創新應用方向出發，深入剖析其在不同場景下的應用優勢與發展趨勢。
一、TVS 二極管關鍵性能指標詳解
（一）擊穿電壓（VBR）
擊穿電壓是 TVS 二極管在反向偏置條件下開始導通的電壓值。在選擇時，擊穿電壓必須略高于電路的正常工作電壓，并且不得超過最大允許電壓。通常建議采用 1.2 倍工作電壓作為參考標準，這樣既能確保在正常工作狀態下 TVS 二極管不導通，不影響電路的正常運行，又能在電壓出現異常時及時導通，為電路提供有效的保護。
（二）鉗位電壓（VC）
鉗位電壓是 TVS 二極管承受浪涌電流時的電壓上限，其值的高低直接決定了對后續電路的保護效果。較低的鉗位電壓意味著在瞬態電壓事件發生時，TVS 二極管能夠更快地將電壓限制在更安全的范圍內，從而更有效地保護后續電路免受過壓損害。在一些電壓瞬變較大、對保護要求較高的場景中，選擇鉗位電壓低的 TVS 二極管型號顯得尤為重要，可以最大程度地降低過壓對電路元件的沖擊和影響。
（三）最大瞬態功率（PPP）
最大瞬態功率是 TVS 二極管能夠承受的最大脈沖功率，這一參數直接關系到器件在面對高能量浪涌時的生存能力。在高能量浪涌場景下，如雷電沖擊、大型電機啟停等工業環境，應選擇瞬態功率較高的 TVS 二極管產品。這樣可以確保二極管在承受強大瞬態功率時不會被損壞，并且能夠在浪涌事件期間持續穩定地提供保護，保障整個電路系統的安全可靠運行。
（四）反向電流（IR）
反向電流是指 TVS 二極管在正常工作電壓下的電流值。較低的反向電流對于減少對系統功耗的影響具有重要意義，尤其適合應用于低功耗設備和電池供電的場景。在這些應用場景中，如物聯網傳感器、可穿戴設備等，控制功耗至關重要，選擇反向電流低的 TVS 二極管可以有效降低其對設備整體功耗的影響，延長電池使用壽命，確保設備在長時間運行過程中的穩定性和可靠性。
（五）響應時間
TVS 二極管的響應時間通常在皮秒范圍內，這一極快的響應速度使其能夠在過壓事件發生的瞬間迅速導通，為電路提供全面且及時的保護。在現代高速電子系統中，如高速信號傳輸線路、高頻開關電源等，瞬態電壓干擾往往具有極快的上升沿，快速的響應時間能夠讓 TVS 二極管在最短的時間內限制電壓的異常升高，避免敏感元件因過壓而損壞，保證系統連續穩定地工作。
二、低壓降 TVS 二極管的創新應用探索
（一）汽車電子領域
隨著汽車電子技術的飛速發展，汽車中的電子控制器件和傳感器數量不斷增加，且其對可靠性的要求也日益提高。低壓降 TVS 二極管在汽車電子中的應用，能夠確保高效保護車輛電子設備，同時減少對系統其他部分的干擾。例如，在汽車的電子控制單元（ECU）、高級駕駛輔助系統（ADAS）以及新能源汽車的電池管理系統（BMS）等關鍵部位，低壓降 TVS 二極管可以在車輛啟動、行駛過程中的各種復雜電磁環境下，有效抑制電壓尖峰和靜電放電等瞬態干擾，保護電子元件的正常工作，提高車輛電子設備的整體可靠性，為智能駕駛和新能源汽車的發展提供堅實的技術保障。
（二）5G 通信設備領域
5G 基站和終端設備對信號完整性和穩定性要求極高，其內部的高頻電路和高頻模塊極易受到瞬態干擾的影響。低壓降、快速響應速度的 TVS 二極管在 5G 通信設備中的應用，可以通過優化鉗位電壓和響應時間，有效避免信號失真和器件損壞。在 5G 基站的射頻前端、高速信號處理板卡以及 5G 手機等終端設備的天線接口、電源管理電路等關鍵位置，TVS 二極管能夠快速響應并抑制來自外部電磁環境或內部電路產生的瞬態過壓，確保信號的清晰傳輸和設備的穩定運行，為 5G 通信網絡的高效建設和穩定運營保駕護航。
（三）消費電子產品領域
智能手機、筆記本電腦等消費電子設備的內部電路日益復雜，同時用戶對其性能和續航能力的要求也在不斷提升。選擇低壓降 TVS 二極管不僅可以延長設備的使用壽命，還可以減少電池?fù)p耗并提高整體性能。在這些設備的電源輸入接口、數據傳輸接口、攝像頭模組等易受瞬態干擾影響的部位，低壓降 TVS 二極管能夠在不影響設備正常工作的情況下，有效防止靜電放電和電壓尖峰對內部敏感元件的損害，降低電池的不必要放電，從而提高設備的穩定性和可靠性，提升用戶體驗。
（四）工業自動化設備領域
工業自動化設備通常運行在復雜的電磁環境和惡劣的工作條件下，面臨著電網波動、浪涌沖擊等各種電路干擾問題，對電路保護的要求極為嚴苛。低壓降 TVS 二極管在工業自動化設備中的應用，可以有效應對這些復雜的干擾因素，保障生產設備的穩定運行。例如，在工業機器人控制柜、自動化生產線的 PLC 控制系統、變頻器等核心設備的電源輸入端口、信號傳輸線路上，安裝低壓降 TVS 二極管能夠?qū)崟r(shí)監測并抑制異常電壓的侵入，防止因過壓導致的設備故障停機，減少生產損失，提高工業生產的效率和質量，確保自動化生產流程的連續性和穩定性。
三、TVS 二極管選型與未來發展趨勢
在選擇 TVS 二極管時，設計人員必須綜合考慮電路的工作電壓、浪涌特性、功率處理能力以及安裝空間等諸多因素。不同應用場景對 TVS 二極管的性能要求各有側重，例如在高密度電路板設計中，封裝尺寸小的 TVS 二極管更受青睞；而在高可靠性要求的航空航天領域，則需要重點關注其抗輻射、耐高低溫等特殊性能指標。
隨著電子技術的不斷發展，TVS 二極管的研發方向也逐漸聚焦于滿足低壓降、高效保護、小型化以及低功耗和環保等綜合設計要求。這些新產品在有限的空間內提供卓越的防護性能，同時契合現代電子設備對高性能、高集成度和綠色環保的追求。例如，一些新型 TVS 二極管采用了先進的半導體制造工藝，優化了器件的內部結構，使其在保持低鉗位電壓和快速響應時間的同時，進一步降低了自身的功耗和寄生參數，提高了與高速電路的兼容性。
綜上所述，低壓降、高效保護已成為 TVS 二極管未來發展的核心方向。通過工程師們?cè)谶x型過程中的精心考量以及對創新應用的不斷探索，TVS 二極管將在保護電路安全、提高器件可靠性方面發揮更加不可或缺的作用，持續推動現代電子設計向更高效、更穩定的方向發展，為各行各業的智能化、信息化進程提供堅實的電路保護基礎。
