在電子電路設計領域，MOS管作為一種關鍵的半導體器件，其三個引腳的識別與理解至關重要。本文將詳細闡述MOS管三個引腳的功能、排列方式以及區分方法，旨在為工程師和電子愛好者提供一份嚴謹、專業的參考指南，助力精準應用MOS管。
一、MOS管三個引腳的功能解析
（一）柵極（Gate，G）

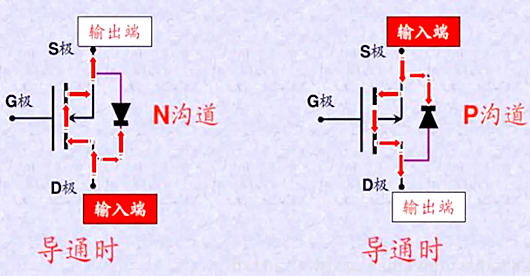

柵極是MOS管的控制核心，掌控著器件的導通與截止?fàn)顟B(tài)。對于NMOS器件，當柵極電壓超越源極電壓的預設閾值電壓（Vth）時，導電通道被激活，器件進入導通模式；而在PMOS器件中，情形則截然相反，柵極電壓需低于源極電壓的特定閾值，才能促使器件開啟。這一特性賦予柵極在電路控制中的關鍵地位，猶如一位精確指揮電流通行的“交通警察”。
（二）源極（Source，S）
源極承擔著電流主要流出端的角色。在NMOS器件的應用場景中，源極通常與地（GND）相連，為電流提供穩定的基準起點；而在PMOS器件構成的電路中，源極則往往連接至正電源（VCC），這樣的連接方式使得源極能夠在電路工作中維持電流的順暢流出，保障電路的正常運行。源極的穩定連接對于電路的參考電位設定具有關鍵意義，是電流可靠輸出的基石。
（三）漏極（Drain，D）
漏極作為電流流入或流出的另一關鍵端點，與源極相互配合，構建起電流流通的主要路徑。在NMOS器件工作時，漏極連接至正電源（VCC）或負載端，以便在柵極控制信號的驅動下，將電流高效地傳輸至后續電路環節；而在PMOS器件中，漏極則連接至地（GND）或負載，這樣的布局使得漏極能夠在電路的不同工作狀態下靈活地進行電流的收集與傳輸，是電路能量傳遞的關鍵節點。
二、MOS管三個引腳的排列規律與識別方法
（一）標準排列規律
對于常見的MOSFET器件，三個核心引腳的排列遵循一定的規則。以較為常見的封裝形式為例，如SO-8封裝，盡管引腳數量較多，但依然可以依據特定方法準確識別出柵極、源極和漏極。通常，芯片表面會標有小圓點以指示第一腳（PIN1）的位置，從該腳起，按照逆時針方向依次對引腳進行編號。在這種封裝中，漏極（D）往往獨自位于一側，柵極（G）對應特定的引腳編號（例如第4腳），而剩余的引腳則歸屬于源極（S）。這一排列規律為工程師在電路板設計與器件安裝過程中提供了便捷的識別依據。
（二）引腳標識與電路符號輔助識別

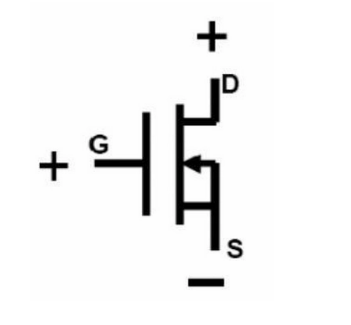

在實際的電子元件上，引腳通常會標有明確的標識，源極（S）可能標記為“S”或“S2”，漏極（D）標有“D”，而柵極（G）則標記為“G”。同時，在電路圖設計中，MOS管的符號直觀地展示了源極、漏極和柵極的相對位置與連接關系，這對于理解電路的連接邏輯、進行電路分析以及后續的故障排查具有不可忽視的輔助作用。通過結合元件上的引腳標識與電路圖符號，工程師能夠快速準確地確定每個引腳的功能，從而提升工作效率。
（三）萬用表測試法
在缺乏數據手冊或明確標識的情況下，可以借助萬用表對MOS管的引腳進行功能區分。首先，在斷電狀態下，柵極（G）的阻抗通常極高，與其他兩個引腳之間不存在顯著的直流連接路徑，這一特性可作為初步判斷柵極的依據。其次，利用萬用表的電阻測量功能，通過檢測源極（S）與漏極（D）之間的導通情況來輔助判斷。具體操作為：將萬用表設置在合適的電阻檔位，分別測量任意兩腳之間的正反向電阻。如果在某次測量中，兩腳之間的電阻值達到數百歐姆量級，那么這兩腳大概率為源極（S）和漏極（D），剩下的第三腳則可確定為柵極（G）。這種方法利用了MOS管在不同引腳組合間的電氣特性差異，為引腳功能的識別提供了一種實用的應急手段。
三、MOS管引腳識別的實踐要點與注意事項
（一）參考數據手冊的必要性
盡管存在上述通用的引腳排列規律與識別方法，但由于MOSFET器件的封裝形式多樣，不同制造商在設計與生產過程中可能采用各異的引腳定義規則，因此在實際應用中，務必參考對應器件的官方數據手冊或封裝圖紙。數據手冊中提供了詳盡的引腳排列圖、電氣參數以及工作特性曲線等關鍵信息，這些信息是確保正確使用MOS管、發揮其最佳性能的根本保障。例如，某些特殊封裝的MOS管可能會將源極或漏極進行內部連接以實現特定的功能，若未準確了解這些細節，很可能導致電路設計失誤，引發器件損壞或電路功能異常。
（二）理解引腳功能的深層意義
深入理解每個引腳在電路工作中的作用，不僅有助于準確區分它們，更能為電路設計與優化提供有力支持。柵極作為控制核心，其驅動電路的設計直接影響MOS管的開關速度與效率；源極的接地或接電源方式?jīng)Q定了電路的整體參考電位，影響信號的穩定性與可靠性；而漏極的連接則關系到電流的承載能力與電路的功率輸出水平。因此，在電路設計階段，應綜合考慮各個引腳的功能特性，合理規劃電路布局，確保MOS管在實際應用中能夠穩定、高效地運行。
綜上所述，對MOS管三個引腳的深入理解、準確識別以及合理應用，是電子電路設計與制作領域的基礎且關鍵環節。通過掌握上述引腳功能解析、排列規律與識別方法，結合實踐中的注意事項，工程師們能夠更加游刃有余地運用MOS管，構建出性能卓越、運行可靠的電子系統。
