一、基礎原理探秘
（一）半波整流
半波整流電路以其簡潔的結構，僅憑單個二極管的單向?qū)щ娞匦?，巧妙地只允許交流電的正半周期通過，負半周期則被果斷阻斷。輸出電壓僅包含正半周期，致使電壓波動幅度較大，平均值相對較低，供電質量亦受到一定影響，僅能滿足對電源質量要求不高的基礎應用場景。
（二）全波整流
全波整流在效率與性能方面顯著優于半波整流，其關鍵在于能夠充分利用輸入交流信號的完整周期。在中心抽頭變壓器的全波整流電路架構中，兩個二極管默契配合，分別處理正、負半周期，于負半周期巧妙翻轉極性，使得輸出電壓恒定為正。而橋式整流電路則采用四個二極管，無需依賴中心抽頭變壓器，即可實現全波整流，大幅拓展了電路的適用范圍，提升了整體效率，尤其在復雜電子設備的電源設計中備受青睞。
二、濾波處理影響解析
整流后的電流雖為單一方向，但依舊蘊含較大紋波，為提升輸出電壓的平穩性，濾波電路的介入至關重要。電容器濾波法憑借其簡潔高效，成為最常見的濾波手段。電壓升高時，電容器儲存電荷；電壓下降時，電容器釋放能量，有效填補電壓缺口，助力輸出電壓趨近平滑。
（一）半波整流濾波效果
半波整流僅利用輸入電壓的正半周期，濾波后的電壓波形依然深受其影響。濾波電容雖能一定程度平滑電壓，但因負半周期無電能輸入，電容放電時間拖沓，致使輸出電壓跌落顯著，紋波難以得到有效抑制。再加上半波整流后的直流電壓平均值本就偏低，即便經過濾波，供電質量依舊難以令人滿意，多用于對電源質量要求寬松的簡易電路。
（二）全波整流濾波效果
全波整流因完整利用輸入信號，其頻率達到原交流信號的兩倍，電容放電間隔大幅縮短，輸出電壓跌落微乎其微，濾波效果趨于穩定。相同濾波條件下，全波整流輸出電壓更為平穩，紋波顯著減小，近乎純粹直流電源，完美適配對電源質量挑剔的應用場景，如高精度儀器儀表、高性能通信設備等。
三、濾波后電壓對比
（一）輸出電壓穩定性
全波整流濾波后的輸出電壓穩定性遠超半波整流，波形平穩接近純直流，而半波整流即便歷經濾波，波動依舊明顯，難以滿足精密設備的穩定供電需求。
（二）紋波電壓大小
半波整流濾波后的紋波電壓幅度較大，全波整流則紋波微小，若濾波電容配置得當，甚至可將紋波降至極低水平，為敏感電路提供純凈電源環境。
（三）電壓平均值
全波整流輸出電壓平均值較高，通常是半波整流的兩倍左右，相同負載條件下，功率輸出能力強勁，可驅動更高功率的設備穩定運行。
（四）濾波電容需求
鑒于半波整流紋波較大，欲達成相同平滑效果，需配備更大容量的濾波電容；全波整流因紋波較小，所需電容值相對精簡，有助于縮減電路體積與成本。
四、應用選擇指南
在實際應用的廣闊天地里，選擇半波整流還是全波整流，取決于電路的具體需求與設計權衡。
（一）半波整流適用場景
半波整流憑借簡單、低功耗的特質，契合小型傳感器、非關鍵性電源應用等場景。它以電路結構簡單、成本低廉為優勢，盡管效率偏低、供電質量欠佳，但在一些對電源質量要求不高、注重成本控制與電路簡潔性的應用中，依然占據一席之地。
（二）全波整流適用場景
全波整流因效率高、輸出穩定，在對電壓穩定性要求嚴苛的場合大放異彩，如音頻設備、電源適配器、通信電路等。它能夠?yàn)橐纛l設備提供穩定的電源，確保音質純凈無失真；為電源適配器輸出平穩直流，保障各類電子設備正常充電與供電；在通信電路中，維持信號傳輸?shù)姆€(wěn)定性與可靠性。正因如此，全波整流在大多數電子設備的電源設計中備受工程師們的推崇與廣泛應用。

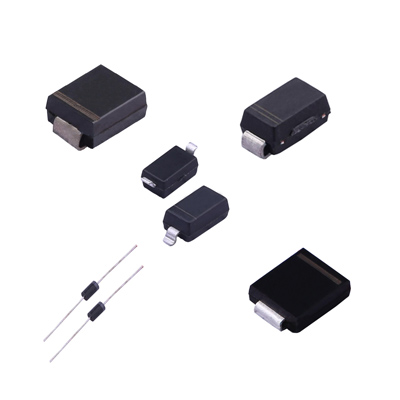

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
