一、光伏逆變器概述

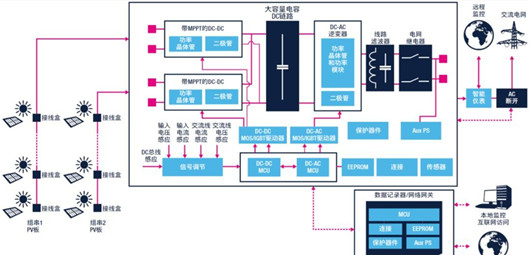

光伏逆變器作為太陽能光伏發電系統中的核心設備，主要功能是將太陽能光伏板產生的直流電高效轉換為與電網兼容的交流電，廣泛應用于家庭住宅、商業建筑以及各類工業設施等不同場景，為實現清潔能源的利用和并網發電提供了關鍵支持。
二、三相四線接法及其優勢
三相四線接法是一種在電力系統中廣泛應用的接線方式，由三個相線（A、B、C）和一個中性線（N）組成。在光伏系統里，采用三相四線接法具有諸多顯著優勢：
（一）高效的能量轉換
三相逆變器憑借其獨特的電路設計和工作原理，能夠?qū)崿F(xiàn)更高的能量轉換效率，有效降低系統在電能轉換過程中的損耗，從而提升整個光伏系統的發電效率和能源利用率，有助于減少能源浪費，提高系統的經濟性和環保效益。
（二）穩定的電能輸出
相較于單相逆變器，三相逆變器可以提供更加穩定、可靠的電能輸出。它能夠有效減少電壓波動和頻率波動，確保輸出的交流電質量符合電網標準和各類用電設備的要求，這對于保障用電設備的正常運行和延長其使用壽命具有重要意義，尤其適用于對電能質量要求較高的工業和商業應用。
（三）適應性強
三相逆變器在光伏系統中的應用范圍非常廣泛，無論是小型的家庭光伏發電系統，還是中大型的商業和工業光伏項目，都能夠很好地適配。其靈活的配置和強大的兼容性，使其成為不同規模光伏系統中的理想選擇，能夠滿足多樣化的能源需求和項目要求。
（四）易于擴展
三相逆變器的設計通常考慮到了系統的可擴展性，可以根據光伏系統的實際需求和發展規劃，方便地進行容量擴展和功能升級。這使得光伏系統能夠靈活應對未來能源需求的增長或系統升級的需要，提高了系統的整體靈活性和投資回報率，降低了長期使用成本。
三、三相四線接法的詳細步驟
（一）光伏板串聯
首先，根據光伏板的額定電壓和電流參數，將多塊光伏板進行串聯連接，形成一個光伏陣列。在串聯過程中，需確保各光伏板之間的電氣連接牢固可靠，且正負極連接正確，以保證電流能夠順暢流通，并使陣列的總電壓達到逆變器輸入電壓的要求范圍。
（二）陣列并聯
在完成單個光伏陣列的串聯后，若有多個光伏陣列，需要按照相同的電壓和電流標準進行并聯連接。通過并聯，可以增加光伏系統的總電流輸出，從而提高整個系統的功率輸出能力，滿足更高負載的用電需求。并聯時同樣要注意連接的可靠性和正確性，避免出現短路或接觸不良等問題。
（三）逆變器接入
將完成串聯和并聯連接的光伏系統接入三相四線逆變器。在接入過程中，必須嚴格遵循逆變器的輸入要求，包括電壓范圍、電流容量、接線端子規格等。確保光伏系統的輸出端與逆變器的輸入端正確連接，避免接線錯誤導致逆變器損壞或無法正常工作。同時，要注意做好接地措施，保障系統的安全性和穩定性。
（四）中性線接入
將逆變器的中性線（N 線）可靠地接入電網的中性點，實現三相四線系統的接地。這一接地措施對于保障整個光伏系統的安全運行至關重要，它不僅可以防止觸電事故的發生，還能有效降低雷擊、電網故障等異常情況對系統的影響，同時也有助于穩定逆變器的輸出電壓，提高電能質量。
四、注意事項
（一）電網兼容性
三相四線接法僅適用于三相電網系統。在實際應用中，必須確保當?shù)氐碾娋W(wǎng)條件與三相逆變器的輸出特性相匹配。如果電網為單相電網，則需要選擇單相逆變器進行連接，否則可能導致逆變器無法正常工作，甚至可能損壞設備或?qū)﹄娋W(wǎng)造成不良影響。
