一、三極管結構基礎
NPN三極管由兩個N型半導體與一個P型半導體構成，而PNP三極管則由兩個P型半導體與一個N型半導體組成，二者在結構上呈現出明顯的對稱性，為后續不同的導通特性奠定了基礎。
二、工作原理闡述
NPN三極管導通條件：當在基極（B）與發射極（E）之間外加正向電壓，同時在集電極（C）與發射極（E）之間施加反向電壓時，NPN三極管進入導通狀態。此時，電流遵循特定路徑流動，即從集電極流入，依次經過基極與發射極，最終流出。這一過程體現了NPN三極管對外加電壓極性的敏感性，只有當電壓滿足上述條件時，電流才會形成通路。
PNP三極管導通條件：與NPN三極管截然相反，PNP三極管需要在基極（B）與發射極（E）之間施加反向電壓，并在集電極（C）與發射極（E）之間施加正向電壓才能導通。導通后，電流流向也與眾不同，電流從發射極流入，經基極再流向集電極。這種差異源于二者內部載流子的運動特性以及所摻雜半導體材料類型的不同，決定了它們?cè)陔娐分邪l(fā)揮功能時對電壓極性的獨特需求。
三、開關電路應用要點

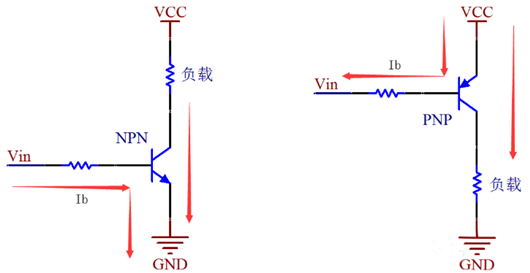

控制端輸入信號與三極管類型選擇：將三極管作為電子開關使用時，在控制端輸入信號方面，若系統要求高電平信號觸發導通，此時應選用NPN型三極管；反之，若需求為低電平信號實現導通，則PNP型三極管為合適之選。這一選擇原則基于兩種三極管導通所需基極與發射極之間的電壓方向差異，巧妙地利用了它們的導電特性差異，以滿足不同電路邏輯控制需求。
電源線路控制應用：在對電源線路進行控制時，通常遵循特定的三極管使用規范。一般而言，使用NPN型三極管來控制負極，而采用PNP型三極管對正極實施控制。這樣的配置方式充分利用了兩種三極管的電流流向特性，有助于簡化電路設計，提高電路的穩定性和可靠性，同時便于與其他電路模塊進行集成與匹配。
四、典型電路圖例解析
NPN/PNP三極管反相器電路：在無輸入電位狀態下，Q1三極管處于截止?fàn)顟B(tài)。當輸入端Vin施加高電平時，Q1導通，此時Q2三極管的基極獲得高電位，導致Q2截止。該電路巧妙地利用了兩個三極管的導通與截止配合，實現了對輸入信號的反相處理功能，常用于數字電路中的邏輯非操作以及信號電平轉換等場景。

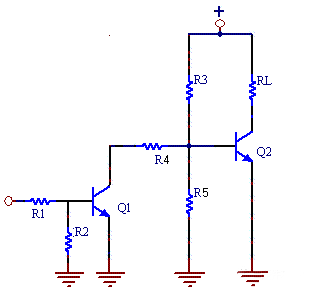

兩只NPN三極管反相器電路：若輸入端Vin無信號輸入，Q1處于截止?fàn)顟B(tài)，此時Q2導通。而當Vin輸入高電平時，Q1導通，這一動作促使Q2三極管的基極電位降低，進而使Q2截止。
該電路通過兩只NPN三極管的協同工作，同樣實現了信號反相功能，且在特定的電路環境中，能夠提供更靈活的電路參數調整空間，適用于對信號完整性要求較高的數字電路設計。
該電路通過兩只NPN三極管的協同工作，同樣實現了信號反相功能，且在特定的電路環境中，能夠提供更靈活的電路參數調整空間，適用于對信號完整性要求較高的數字電路設計。
PNP三極管開關電路（低電平觸發）：當輸入端懸空時，Q1三極管截止。一旦在VIN輸入端接入低電平信號，Q1三極管即刻導通，進而驅動繼電器吸合，實現對后續電路或負載的控制。
這種電路設計簡潔實用，在許多需要低電平觸發控制的工業控制電路、家用電器控制電路以及自動化設備控制系統中廣泛應用，能夠快速響應低電平控制信號，實現電路的通斷控制功能。
這種電路設計簡潔實用，在許多需要低電平觸發控制的工業控制電路、家用電器控制電路以及自動化設備控制系統中廣泛應用，能夠快速響應低電平控制信號，實現電路的通斷控制功能。

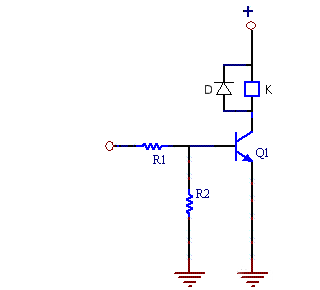

PNP三極管開關電路（高電平觸發）：在Vin無輸入電位時，Q1三極管保持截止?fàn)顟B(tài)。當Vin輸入高電平信號時，Q1導通，觸發繼電器吸合動作。
該電路適用于需要高電平信號觸發的特定應用場景，與低電平觸發電路共同構成了PNP三極管開關電路的兩種基本控制方式，為電路設計人員提供了多樣化的選擇，以滿足不同控制邏輯要求。
該電路適用于需要高電平信號觸發的特定應用場景，與低電平觸發電路共同構成了PNP三極管開關電路的兩種基本控制方式，為電路設計人員提供了多樣化的選擇，以滿足不同控制邏輯要求。
三極管下拉電阻電路：當有高電位信號輸入時，三極管Q導通。此時，由于發射極與集電極之間的導通路徑形成，且電路中有負載電阻的存在，輸出端電壓被拉低，呈現出低電平狀態。下拉電阻在該電路中起到了關鍵作用，它不僅限定了電流路徑，確保三極管工作在安全電流范圍內，還能在三極管截止時將輸出端電壓穩定地拉低至低電平，避免了輸出端出現不確定的電壓狀態，常用于數字電路中的信號接地控制、電平轉換以及噪聲抑制等環節。
三極管上拉電阻電路：在有高電位信號輸入的情況下，三極管Q導通。由于發射極與集電極導通，并且電路中接入了負載電阻，輸出端呈現出高電平狀態。
上拉電阻在此電路中發揮著至關重要的作用，它一方面限制了三極管導通時的電流，保護三極管免受過流損壞；另一方面，在三極管截止時，將輸出端電壓上拉至高電平，確保輸出信號的穩定性與可靠性。該電路常見于數字電路中的信號源驅動、電平提升以及電路初始化等場景，對于維持電路正常工作邏輯具有不可或缺的作用。
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
上拉電阻在此電路中發揮著至關重要的作用，它一方面限制了三極管導通時的電流，保護三極管免受過流損壞；另一方面，在三極管截止時，將輸出端電壓上拉至高電平，確保輸出信號的穩定性與可靠性。該電路常見于數字電路中的信號源驅動、電平提升以及電路初始化等場景，對于維持電路正常工作邏輯具有不可或缺的作用。
